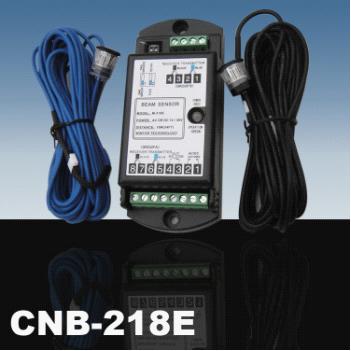

CNB-218E 安全光線
產品應用:
本產品由成對的發射、接收光眼和主控制器組成；主要應用于各平移自動門以及電動伸縮門、自動卷閘門的安全防夾（人或物）輔助功能。能準確可靠探測到通過人或物，給自動門提供一停關又開的開門信號，從而避免自動門夾人夾物的安全隱患事件。最大特點：發射接收距離遠（可達10米）；光眼安裝布線靈活方便，對眼容易，調整容差較大；光眼頭固定牢固，不易脫；抗干擾能力強，不受各種可見光、非調制紅外光的干擾和誤觸發；單束光、雙束光自行可選；信號接點輸出延時靈活可調；
整體特征:
1.采用微電腦控制技術，系統集成度高，穩定性強。
2、國際通用光學鏡頭設計，聚焦性好，受控角度合理，安裝對射方便。
3、采用微電腦特殊編碼收發技術，發射接收距離遠，抗干擾能力強。
4、采用德國接收濾波、解碼、放大系統，有效解決抗自然日光干擾問題。
5、發射頭采用低功耗高脈沖發射技術，發射距離遠，耗電省，鏡頭壽命長。
6、具有單組或雙組收發鏡頭分體連接輸入，連線屏蔽性好。可一控一束光，
也可一控雙束光。
7、光線遮擋觸發后，輸出接點信號可靈活調節接點延時時間。
8、寬電壓輸入設計，12∽36V交直流電源輸入均有效。
安全光線應用安裝注意事項
電眼頭安裝時，鉆孔的孔徑為13MM
單束光時，建議離地安裝高度：60CM 雙束光時，一組安裝離地高度30CM,另一組離地高度90CM
選擇單束光時，發射接收光眼頭必須接在8拼端子的主收發端子上，否則接在副收發端子會導致控制失效！
收發對射的電眼頭，有一定的自動捕捉范圍，但安裝時請務必對正，確保水平、垂直方向的一致性。
收發對射的電眼頭之間，平時應注意不能擺放盆景或其它堆放物以免引起阻擋誤動作。
本系統具有優良的抗自然光干擾能力，但安裝時應盡量避免強烈太陽光的直接正面直射電眼頭。
要確保安全光線離地高度不小于20CM.
主要技術參數
供電電源：AC/DC12∽36V 靜態電流:25mA 動作電流：40mA
最大收發距離：10米
輸出接點吸合保持延時：0∽1.5秒可選
外接配線：發射線（藍色）6米；接收線（黑色）6米
光束數：單束光或雙束光可選
工作環境溫度：-42℃∽45℃ 工作環境濕度：10∽90%RH
外觀尺寸：123mm（長）×50mm（寬）×32mm（高）（主控制器）
外觀尺寸：19mm（長）×12mm（直徑）（電眼頭）
